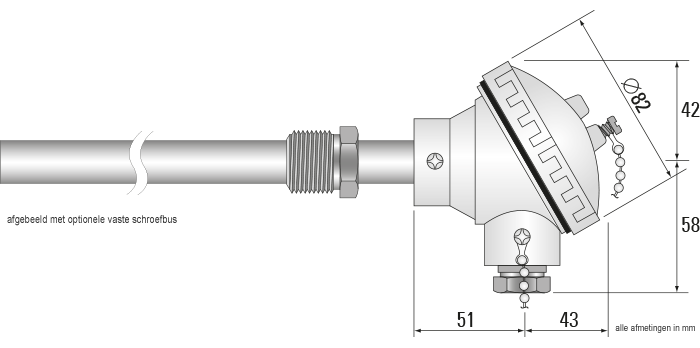

Robuuste Industriële Thermokoppels met Metalen Mantel

met IP67 aluminium gegoten kop

  • Type 13 uitvoeringen zijn verkrijgbaar met beschermbuizen met dikke wand in RVS, Inconel 600*, Incoloy 800*, Ijzerchromaat, Nicrobell etc. alsook specialistische materialen zoals Hastelloy en Kanthal
  • Als alternatief hebben we een ruime keuze sensoren webshop te koop in diverse diameters en lengtes
  • UKAS kalibratie is mogelijk voor onze Heavy Duty Industriële Thermokoppel sensoren
  • Typische toepassingsgebieden voor thermokoppels type 13 zijn gloei- en hardovens met zwavel- en koolstofhoudende gassen alsmede rookgasafzuiging en zoutsmelten bij extreme toepassingen a 1250°C
  • Afhankelijk van het gekozen mantelmateriaal, zijn Type 13 sensoren te gebruiken in neutrale, reducerende of oxiderende atmosferen en die met hoge concentraties zwavelhoudende gassen
  • Montagetoebehoren voor verschillende halsbuizen in de vorm van aanlasbare flenzen en schroefverbindingen kunnen eveneens worden geleverd worden

Aanvraag formulier

1. Thermokoppels


2. Aantal thermokoppels


3. Buitenmantel diameter


4. Materiaal buitenmantel


5. Lengte mantelbuis


 mm

6. Materiaal binnenmantel


7. Montagetoebehoren


Afbeelding Selecteer
Niet nodig
3/4" BSPP Lasbare draadbussen
3/4" BSPT Lasbare draadbussen
1" BSPP Lasbare draadbussen
1" BSPT Lasbare draadbussen
Flens van
Ø 100mm verstelbaar
Lasflens

7a. Lengte van koppeling tot aan de Tip (inclusief BSPP schroefdraad)


 mm

8. Optionele 4-20mA Transmitter


9. Aantal benodigd


Contact Informatie


Bedrijfsnaam


Naam


Email


Telefoon


Aanvullende Informatie


Indien u meerdere type sensoren nodig heeft, stuur ons een email met uw wensen in het vak onder



Stuur Aanvraag

Ons privacybeleid kan hier worden bekeken

TERUG NAAR BOVEN
Producten

Contact Us

Over TC

GRATIS Catalogus

Privacybeleid

Voorwaarden

Sitemap

GRATIS Handboek


Volg meer dan 500.000 ingenieurs en inkopers die reeds ons GRATIS 74-pagina tellende A3 Handboek voor meten met thermokoppels en weerstandsthermometers hebben ontvangen

Bedrijsnaam
Adres 1
Uw Naam
Adres 2
Titel/Afdeling
Provincie
Email
Postcode
Telefoonnummer
Land

We zullen de informatie die u verstrekt enkel gebruiken om af en toe contact met u op te nemen over onze producten en we zullen uw gegevens nooit verstrekken aan derden. Ons privacybeleid kan hier worden bekeken



Ik ga akkoord met de algemene voorwaarden die worden vermeld in het Privacybeleid

View our ISO 90001/2008 Certficate



Thermokoppel Sensors
Mineraal geisoleerde thermokopples
Thermokoppels met mini plug
Thermokoppels met aansluitkop
Thermokoppels met kabel
Thermokoppels voor hoge temperaturen
Thermokoppels voor algemeen gebruik
Keramische thermokoppel sensoren
Thermokoppels met snelle reactietijden
Autoclaaf thermokoppel sensoren
Thermokoppels voor oppervlakte metingen
Geisoleerd FEP thermokoppel

Platinum weerstandsthermometers
Mineraal geisoleerde Pt100 RTD sensoren
Rechte Pt100 RTD sensoren
Draagbare thermokoppels
Pt100 RTD sensoren voor oppervlakte metingen
Pt100 RTD sensoren met kabel
Pt100 RTD sensoren met miniplug
Autoclaaf Pt100 RTD sensoren
Pt100 RTD met Aansluitkop
Pt100 RTD sensoren met snelle reactietijd
Pt100 RTD Luchtthermometer
Pt100 RTD magneetsensoren
Kabel
PVC Thermokoppel Kabel - enkelparig
PFA Thermokoppel Kabel - enkelparig
Glasvezel Thermokoppel Kabel - enkelparig
Meerparige PVC thermokoppelkabel
Meerparige PFA thermokoppelkabel
Meerparige Glasvezel thermokoppelkabel
Pt100 RTD PVC Kabel
Pt100 RTD PFA Kabel
Pt100 RTD Glasvezel Kabel

Miniatuur Thermokoppel Connectoren
Miniatuur Thermokoppel Connectoren tot 220°C
Miniatuur Thermokoppel Connectoren tot 350°C
Miniatuur Thermokoppel Connectoren tot 650°C
Miniatuur Thermokoppel Connector Accessories
Miniatuur Thermokoppel Connectoren Panelen
Miniatuur 3 Pins Connectoren

Standaard Thermokoppel Connectoren
Standaard Thermokoppel Connectoren tot 220°C
Standaard Thermokoppel Connectoren tot 350°C
Standaard Thermokoppel Connectoren – 650ºC Rated
Standaard Thermokoppel Connector Accessories
Standaard Thermokoppel Connector Panelen
Standaard 3 Pins Connectoren
Instrumentatie
Draagbare Indicatoren
Temperatuur Transmitters
Temperatuur Regelaars
Temperatuur kalibratoren
Temperatuurrecorders
Meerkanaals Indicator
Din Rail Transmitters
Kop Transmitters
ATEX/IECEx Transmitters
Blok kalibratoren
Temperatuur Dataloggers

Temperatuur Accessories
Klemkoppelingen
Druk en Vacuum Doorvoeren

Kalibratie
UKAS Kalibratie Service

Druk
Drukmeters
Industriële Druk Transmitter





© 1998- TC Meet en Regeltechniek BV, Postbus 2734, 6030 AA Nederweert, Nederland
Tel.: 0495-513750, Fax: 0495-513755, Email: info@tcbv.com



1 Thermokoppel Temperatuur Bereik (vervolg) Temperatuur Bereik
(korte term)
K Nikkel-Chroom vs
Nikkel-Aluminium
0°C tot +1100°C -180°C tot +1350°C
J IJzer vs Koper-Nikkel +20°C tot +700°C -180°C tot +750°C
N Nikkel-Chroom-Silicium
vs Nikkel-Silicium
0°C tot +1100°C -270°C tot +1300°C
R Platina-13% Rhodium vs
Platina
0°C tot +1600°C -50°C tot +1700°C
S Platina-10% Rhodium vs
Platina
0°C tot +1550°C -50°C tot +1750°C
B Platina-30% Rhodium vs
Platina-6% Rhodium
+100°C tot +1600°C +100°C tot +1820°C
C Wolfram 5% Rhenium vs
Wolfram 26% Rhenium
+50°C tot +1820°C +20°C tot +2300°C
C Wolfram 3% Rhenium vs
Wolfram 25% Rhenium
0°C tot +2100°C 0°C tot +2600°C
Het temperatuurbereik verwijst naar de bedrijfstemperatuur van het thermokoppeltype.
Het temperatuurbereik van de connector is zoals vermeldt.
Kijk bij de productbeschrijving voor meer informatie.
3 Mantelbuis werkstof Maximale
bedrijfstemperatuur
Werkstoffen voor mantelbuizen
316

Roestvaststaal 316
Zeer goede corrosiebestendigheid
Breed scala aan toepassingen

800°C
600 Inconel 600
Geschikt voor extreem bijtende atmosferen
Uitstekende oxidatiebestendigheid.
Niet te gebruiken in zwavelhoudende atmosferen
1100°C
800 Incoloy 800
Geschikt voor extreem bijtende atmosferen
Bezit goede weerstand bestendigheid tegenover
oxiderende en zwavelhoudende omgevingen
1100°C
446 Chroomstaal
Geschikt voor extreem bijtende atmosferen
Goede bestendigheid zowel bij constante temperatuur
alsook bij wisselende temperaturen in reducerende zwavelhoudende omgevingen.
Boven 700°C de voeler verticaal monteren
voor doorhangen te voorkomen.
1150ºC
Specialistische Mantel Materialen
114 Nicrobell D
Bijzonder geschikt voor thermokoppels van het
type K en N door de vergelijkbare eigenschappen van
de kabel en mantelbuis werkstoffen. Uitermate bestendig
tegenover corrosieve omgevingen. Goede
temperatuurbestendigheid oxiderende en reducerende
omgevingen, zoals in vacuüm. Ongeschikt voor zwavelhoudende atmosferen./td>
1250°C
KAN Kanthal AF / Kanthal APM
Superieure weerstand tegen carbonering, thermische schokken, verzakking en vervorming.
Uitstekende mechanische eigenschappen.
Kanthal AP voor diameters tot 22mm. Kanthal APM voor grotere diameters.
1250°C
160 Haynes HR160
Uitstekende weerstand tegen hoge temperatuur corrosie.
Uitstekende weerstand tegen zwavel en chloride aantasting.
Bestand tegen oxidatie, hete corrosie, carburatie, metaalstoffen, nitreren en corrosie
1200°C
601 Inconel 601
Een nikkel-chroom legering met aluminium voor een uitstekende weerstand tegen oxidatie.
Zeer goed bestand tegen carbonisering.
1175°C
276 Hastelloy C276
Uitstekende corrosieweerstand tegen zowel oxiderende en reducerende me
Uitstekende weerstand tegen zwavelverbindingen en chloride ionen.
1100°C
253 MA253
Een austenitisch chroom-nikkelstaal gelegeerd met stikstof en zeldzame aardmetalen.
Hoge kruipsterkte, zeer goede weerstand tegen isotherme en cyclische oxidatie.
1150°C
6 Werkstoffen
voor Mantelbuizen
Maximale
bedrijfstemperatuur
IAP C610 gasdichte keramische thermokoppelporselein
Keramiek voor gebruik als extra binnenmantel voor onedele thermokoppels.
Al2O3-gehalte>60%. Is door zijn kleine
uitzettingscoëfficiënt bijzonder bestendig tegen
wisselende temperaturen.
1400°C
IM Mullite
Aanbevolen voor edelmetaal thermokoppels.
Dit materiaal heeft een goede mechanische vastheid
en is goed bestand tegen wisselende temperaturen.
1600ºC
IRA C799 gasdichte oxidekeramiek sinterkleiaarde
Ideaal geschikt als beschermbuis voor edelmetaal thermokoppels.
Al2O3-gehalte>60%. Is door zijn kleine uitzettingscoëfficiënt bijzonder
bestendig tegen wisselende temperaturen.
1800°C
 Wanneer extra bescherming aan de geleiders is vereist,
is een secundaire keramische mantel met een gesloten
einde mogelijk . Deze beschermmantel van composiet
omvat de keramische isolatiestaafjes met de thermokoppeldraden.
