TC's 'Reduced Shock' Pt100-temperatuursensoren blinken uit in een motortesttoepassing voor de auto-industrie
Inhoud
Achtergrond van het project
Temperatuurmeting is een cruciaal onderdeel van het ontwerp, de productie en het testen van automotoren, en omdat een groot aantal componenten aan strenge temperatuurtesten wordt onderworpen, is het essentieel om over betrouwbare en nauwkeurige temperatuursensoren te beschikken.
TC heeft een schat aan ervaring met het ontwerpen en produceren van temperatuurmeetsystemen voor automobieltoepassingen, dus toen een grote autofabrikant aanhoudende problemen had met hun temperatuursensoren, hebben zij ons benaderd om te helpen een oplossing te vinden.
Pijnpunten van de klant
De klant gebruikte dure 1/10 DIN Pt100-temperatuursensoren tijdens tests aan het uitlaatspruitstuk van de motor, maar kreeg te maken met frequente sensordefecten. Dit verhoogde niet alleen de vervangingskosten, maar verstoorde ook de testschema's.
De sensoren van hun oorspronkelijke leverancier waren weliswaar nauwkeurig, maar konden de schokken en trillingen die typisch zijn voor motortestomgevingen niet weerstaan. Pt100-sensoren staan bekend om hun precisie, maar zijn onder dergelijke omstandigheden van nature kwetsbaar. Aan TC werd de taak gegeven dit probleem op te lossen.
Uitdagingen bij temperatuurmeting
Hoewel thermokoppels gewaardeerd worden om hun snelle respons, hoge temperatuurbestendigheid en robuuste constructie, vereiste deze specifieke toepassing de precisie van Pt100-sensoren. De sensoren moesten echter ook aan extra uitdagingen voldoen, waaronder:
- Weerstaan aan sterke trillingen binnen de motor
- Zorgen voor de juiste positionering van de meetsonde voor nauwkeurige en betrouwbare meetwaarden
Om dit aan te pakken, was het cruciaal om de sensor opnieuw te ontwerpen, met voortdurend oog voor de unieke eisen van de toepassing.
Pt100-sensoroplossing
Bij inspectie werd duidelijk dat de frequente uitval te wijten was aan het ongeschikte ontwerp van de oorspronkelijke sensoren. Onze aanpak richtte zich zowel op het verbeteren van de constructie van de sensor als op het begrijpen van de toepassingsomgeving.
Pt100-sensoren hebben een keramisch meetelement dat een spoel van platinadraad ophangt. Sterke trillingen zorgen ervoor dat deze spoelen bewegen en elkaar raken, wat leidt tot grillige meetwaarden of permanente schade. In ernstige gevallen kan het keramiek zelf breken, met volledig sensordefect tot gevolg.
Om dit op te lossen, voerde TC een reeks wijzigingen door:
- Diameter van de mantel verkleind: Dit verbeterde niet alleen de responstijd van de sensor, maar maakte ook een nauwkeurigere positionering mogelijk.
- Verbeterde interne ondersteuning: Het meetelement werd stevig gefixeerd om beweging te voorkomen, waardoor duurzaamheid is gewaarborgd, zelfs bij extreme trillingen.

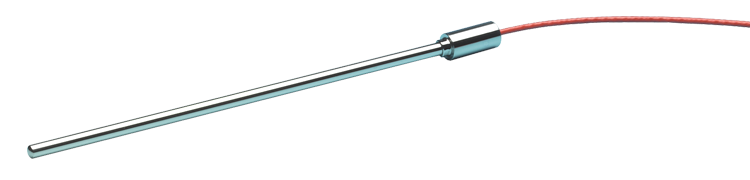

Sensortype – PT100-temperatuursensor, hoge nauwkeurigheid 1/10 Din-element, 4-draads, reduced shock-ontwerp.
Geïnteresseerd in onze Pt100's of Pt1000's? Bekijk ons assortiment platinaweerstandsthermometers
Aanpak van aanvullende aandachtspunten
Om de prestaties verder te optimaliseren, werkten de ingenieurs van TC nauw samen met de klant om de testopstelling te begrijpen. Deze samenwerking resulteerde in:
- Het herpositioneren van de sensor op het spruitstuk om de blootstelling aan trillingen te minimaliseren, terwijl aan de hoge nauwkeurigheidseisen op het meetpunt wordt voldaan.
- Het gebruik van een geschiktere bevestiging om de sensor stevig vast te zetten, waardoor de effecten van schokken en trillingen worden verminderd.
Deze aanpassingen verlengden de levensduur van de sensor aanzienlijk, met behoud van de nauwkeurigheid.
Resultaten en conclusies
De herontworpen sensoren hebben uitzonderlijke resultaten opgeleverd, met aanzienlijk lagere uitvalpercentages en lagere kosten voor de klant. De klant was niet alleen onder de indruk van de prestaties van de sensor, maar ook van TC's 'can-do'-mentaliteit bij het oplossen van hun probleem.
Door de grondoorzaken aan te pakken en het ontwerp aan te passen, bood TC een duurzame, nauwkeurige en betrouwbare oplossing die voldoet aan de eisen van omgevingen met sterke trillingen.
Opmerking: Deze oplossing loste een specifieke uitdaging in een bepaalde toepassing op. Elke situatie is anders, en uw behoeften kunnen een andere aanpak vereisen. De geschiktheid van onze producten voor een bepaalde toepassing dient uiteindelijk door de koper te worden bepaald, aangezien die het best gepositioneerd is om dat oordeel te vellen.
Deze casestudy's worden gedeeld om te illustreren hoe onze producten met succes zijn gebruikt, maar de uiteindelijke productkeuze moet altijd gebaseerd zijn op uw specifieke toepassingsvereisten, normen en branchevoorschriften. De geschiktheid van onze producten voor een bepaalde toepassing is geheel ter beoordeling van de koper, als beste beoordelaar voor die specifieke toepassing.
Voor toepassingsspecifiek advies kunt u contact met ons opnemen — een van onze ingenieurs helpt u graag met technisch advies.
