Het meten van de thermokoppeluitgang: van verouderde technieken tot moderne instrumentatie

Inhoud

1. Inleiding
2. Verouderde meetmethoden
3. Moderne thermokoppelinstrumentatie
4. Samenvatting

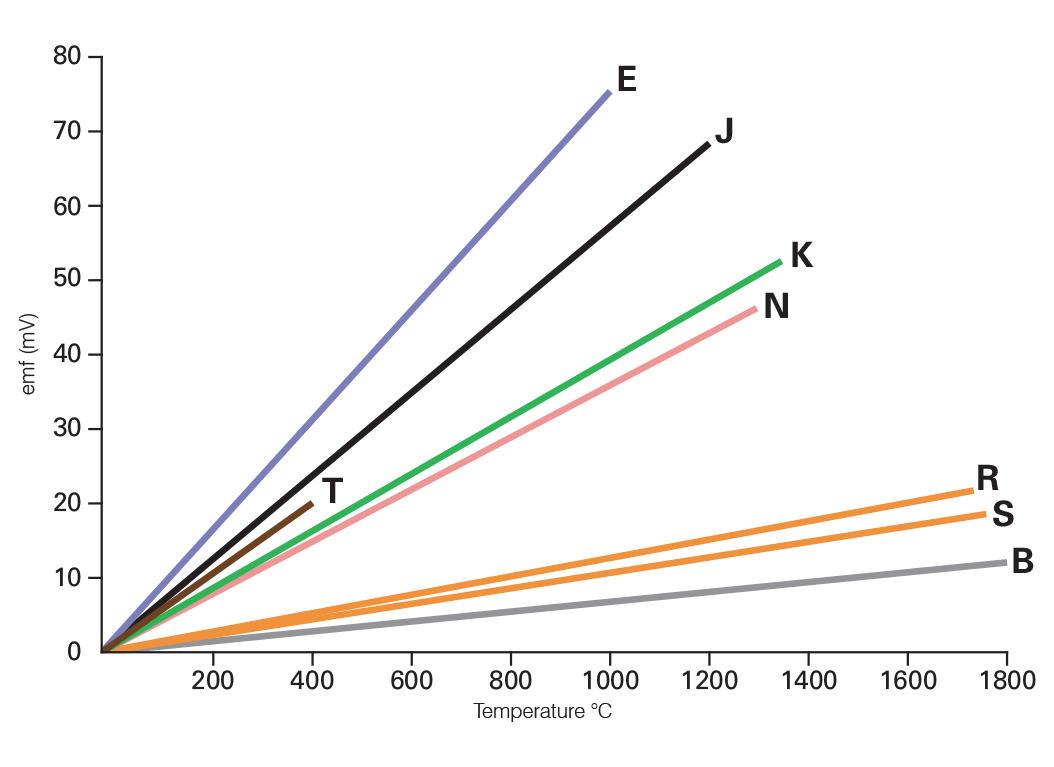

Thermokoppels genereren zeer kleine spanningen, typisch 10–80 μV/°C, afhankelijk van het type (zie Figuur 2.1). Dit betekent dat zorgvuldige signaalmeting en compensatie essentieel zijn voor nauwkeurige temperatuurmetingen. In de loop der tijd zijn methoden voor het meten van thermokoppelsignalen geëvolueerd van eenvoudige mechanische systemen naar geavanceerde digitale instrumentatie — elk met zijn eigen toepassingsgebied.

Verouderde meetmethoden

Inzicht in oudere technieken helpt de beperkingen te illustreren die thermokoppels aan meetsystemen opleggen en verklaart waarom moderne oplossingen zich hebben ontwikkeld zoals ze zijn.

1. Galvanometers en draaispoelmeters
   In vroege lab- en industriële opstellingen werden thermokoppels rechtstreeks aangesloten op galvanometers of draaispoelmeters. Deze apparaten hadden geen voeding nodig en boden een eenvoudige, robuuste manier om temperatuur weer te geven — vaak op niet-lineaire temperatuurschalen.
• Voordelen: Eenvoudig, lage kosten, geen voeding nodig
• Nadelen: Beperkte nauwkeurigheid, lage resolutie, gevoelig voor kringweerstand
2. Potentiometrische meting
   Nulbalans-potentiometers (handmatig of automatisch) maten de thermokoppelspanning met hoge nauwkeurigheid door deze in evenwicht te brengen met een referentiespanning.
• Vaak gebruikt in vroege papierschrijvers
• Ongevoelig voor elektrische ruis en ideaal voor laboratoriumgebruik
• Wordt tegenwoordig nog steeds gebruikt in sommige robuuste of draagbare systemen
3. Nulonderdrukking en offsetschaling
   Om de resolutie over smalle temperatuurbereiken te verbeteren, trokken vroege systemen soms een vaste spanning af om 'in te zoomen' op een deel van het bereik van het thermokoppel. Deze techniek (analoog of digitaal) is nu grotendeels achterhaald ten gunste van nauwkeurigere digitale methoden.

Moderne thermokoppelinstrumentatie

Moderne instrumenten zijn ontworpen om thermokoppelsignalen betrouwbaarder, nauwkeuriger en flexibeler te verwerken.

1. Versterkers met hoge impedantie
   Moderne signaalketens beginnen met laagruisversterkers met hoge impedantie die het thermokoppelcircuit niet belasten. Deze zijn standaard in:
• Digitale indicatoren
• Transmitters
• Dataloggers
• Temperatuurregelaars
2. Temperatuurtransmitters
   Transmitters zetten thermokoppelsignalen om in robuuste uitgangen zoals 4–20 mA, 0–10 V of digitale signalen (bijv. Modbus, HART). Deze zijn ideaal voor procesregeling.
• Kopgemonteerde transmitters: Compact, sensor-geïntegreerd
• DIN-railtransmitters: Modulair voor panelen
• Slimme transmitters: Bevatten diagnostiek en digitale communicatie
3. PLC- en DCS-modules
   Veel Programmeerbare logische controllers (PLC's) en Gedistribueerde besturingssystemen (DCS's) ondersteunen nu directe thermokoppel-ingangsmodules.
• Meerdere thermokoppeltypen
• Koude-lascompensatie
• Ingebouwde linearisatie
• Schaalbaar en klaar voor automatisering
4. Digitale indicatoren en displays
   Moderne displays zijn compact, betrouwbaar en flexibel. Ze combineren:
• Koude-lascompensatie
• Type-specifieke linearisatie
• Multi-sensorinvoer (bijv. K, J, T, N)
• Draagbare of paneelgemonteerde opties
Some can also log data, integrate alarms, or connect to networks.
5. Draadloze loggers en data-acquisitie
   Veel sectoren gebruiken nu draadloze temperatuur-dataloggers en netwerkgebaseerde acquisitiesystemen:
• Bluetooth- of wifi-loggers voor mobiel gebruik
• Ethernet-gebaseerde loggers voor industriële netwerken
• Cloudplatforms voor externe toegang, waarschuwingen en analyse
• Ideaal voor compliance, kwaliteitsborging en bewaking op meerdere punten

Samenvatting: de juiste methode kiezen

Verder lezen

Uitgangstabellen voor thermokoppels
Bekijk EMK-versus-temperatuur-tabellen voor alle typen thermokoppels.

Wat zijn de kleurcodes voor thermokoppels?
Ontdek de kleurcodes voor thermokoppelkabels en connectoren.
