Producten

AMS2750 Gecertificeerde Thermokoppels voor Warmte Behandelingen

met Standaardstekker

Gekalibreerde mineraal geïsoleerde thermokoppels
Ons assortiment AMS2750 NADCAP, BAC5621 of CQI-9 Compliant mineraal geïsoleerd thermokoppels zijn ontworpen om te voldoen aan de hoge kwaliteit en de vereiste nauwkeurigheid voor warmtebehandelingstoepassingen binnen de luchtvaartindustrie. Door een ruime materiaalkeuze en een uitgebreid kalibratieprogramma in onze ISO17025 UKAS geaccrediteerd laboratorium, kunnen een breed scala aan manteldiameters en materialen uit voorraad gekozen worden en kunnen deze sensoren snel worden geproduceerd. Hun semistarre constructie zorgt ervoor dat de sensoren gebogen en gevormd kunnen worden om te voldoen aan bepaalde toepassingen zonder de prestaties te verminderen.
  • Gekalibreerd conform AMS 2750 NADCAP-, BAC5621- of CQI-9
  • Geschikt voor gebruik in temperatuuruniformiteitsenquêtes (TUS), systeemnauwkeurigheidstests (SAT), controle en bewaking.
  • Standaard geleverd met Batch Kalibratie
  • Sensoren zijn individueel gelabeld voor volledige traceerbaarheid
  • Beschikbaar in Thermokoppel type N, K T en J.
  • Ruime keus in manteldiameters en materialen.
Kalibratie Nauwkeurigheden:

Code Standaard Geleverde nauwkeurigheid Toegestane toepassingen Certification
AMS1 AMS2750 ± 1,1 ° C of 0,4% van de meetwaarde (Welke groter is). Eind tot eind afwijking van materiaal batch niet groter dan 1,1 ° C Temperatuuruniformiteitsenquête (TUS)
Systeemnauwkeurigheidstest (SAT)
Controle, Monitoring & Opname (Klasse 1 & 2)
Een certificaat van 3 pagina's voor het begin / einde van de batch van 0-1200 ° C met alle informatie die auditoren van NADCAP nodig hebben (raadpleeg de kalibratiedetails sectie voor een gedetailleerde uitleg).
Let op: UKASkalibratie is verkrijgbaar op verzoek.
AMS2 AMS2750 ± 2,2 ° C of 0,75% van de meetwaarde (welke groter is) hoger). Eind tot eind afwijking van materiaal batch niet groter dan 1,1 ° C Temperatuuruniformiteitsenquête (TUS)
Bediening, bewaking en opname (klasse 3,4,5,6)
BAC2 BAC5621 ± 1,1 ° C <538 ° C of 0,4% van de aflezing> 538 ° C. Eind tot eind afwijking van de materiaalbatch niet groter dan 0,6 ° C Veldtestsensor
CQI1 CQI-9 ± 1,1 ° C of 0,4% van de meetwaarde (weke groter is). Eind tot eind afwijking van materiaal batch niet groter dan 1,1 ° C Temperatuuruniformiteitsenquête (TUS)
Systeemnauwkeurigheidstest (SAT)
Controle, Monitoring & Opname (Klasse 1 & 2)



Aanvraag formulier

1. Thermokoppels


2. Mantelbuis werkstof


3. Materiaal buitenmantel


4. Lengte mantelbuis


 mm

5. Meetpuntconfiguratie


Afbeelding Selecteer
Geïsoleerd
Duplex Element Nodig?
(vink aan)

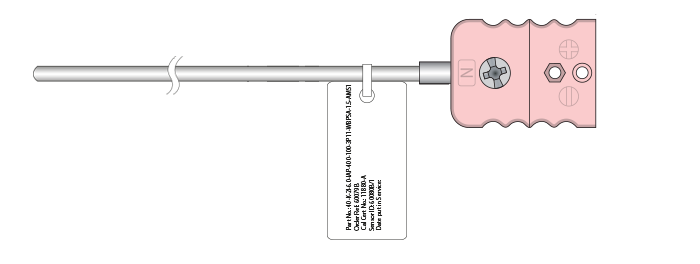

6. Standaard Koppeling


Afbeelding Selecteer
3P7 - Standaard Koppeling Plastic, bestand tot 220ºC
3P7H - Standaard Koppeling Plastic, bestand tot 300ºC

3P7UH - Standaard Koppeling
Plastic, bestand tot 425ºC

3P7C - Standaard Koppeling
Keramisch – bestand tot 600ºC

7. Tagging


Afbeelding Selecteer
Plastic ID-label
Geschikt tot max 70 ° C. Voor alle eindafdichtingen.
Laser Gegraveerde metalen tag
Geschikt voor alle eindafdichtingen.
Sensor Laser Graveren
Graveren van tekst of serienummer. Dit is mogelijk op de connector, de halsbuis van de sensor en/of de vacuumfitting.

8. Kalibratie Nauwkeurigheden


Kalibratie Type Selecteer
AMS1 - AMS2750
AMS2 - AMS2750
BAC2 - BAC5621
CQI1 - CQI-9

De gekozen kalibratie is:


AMS1- AMS2750
Nauwkeurigheid:
± 1,1 ºC of 0,4% van de aflezing (welke groter is), totale afwijking van de materiaalbatch niet groter dan 1,1 ºC
Toegestane toepassingen:
Temperature Uniformity Survey (TUS)
System Accuracy Test (SAT)
Control, Monitoring & Recording (Class 1 & 2)
Een in-house certificaat van 3 pagina's voor het begin en einde van een batch van 0-1200 °C met alle informatie die auditoren van NADCAP nodig hebben (raadpleeg de sectie Kalibratiedetails voor een gedetailleerde uitleg).
Let op: UKAS-kalibratie is op aanvraag beschikbaar.

De gekozen kalibratie is:


AMS-2 - AMS2750
Nauwkeurigheid:
± 2,2ºC of 0,75% van de meetwaarde (welke groter is), totale afwijking van de materiaalbatch niet groter dan 1,1ºC
Toegestane toepassingen:
Temperature Uniformity Survey (TUS)
Control, Monitoring & Recording (Class 3,4,5,6)
Load
Een in-house certificaat van 3 pagina's voor het begin en einde van een batch van 0-1200 °C met alle informatie die auditoren van NADCAP nodig hebben (raadpleeg de sectie Kalibratiedetails voor een gedetailleerde uitleg).
Let op: UKAS-kalibratie is op aanvraag beschikbaar.

De gekozen kalibratie is:


BAC2 - BAC5621
Nauwkeurigheid:
± 1,1ºC <538ºC of 0,4% van de aflezing >538ºC, Totale afwijking van de materiaalbatch niet groter dan 0,6ºC
Toegestane toepassingen:
Secondary/Field Test Sensor
Een in-house certificaat van 3 pagina's voor het begin en einde van een batch van 0-1200 °C met alle informatie die auditoren van NADCAP nodig hebben (raadpleeg de sectie Kalibratiedetails voor een gedetailleerde uitleg).
Let op: UKAS-kalibratie is op aanvraag beschikbaar.

De gekozen kalibratie is:


CQI1 - CQI-9
Nauwkeurigheid:
± 1,1 ºC of 0,4% van de aflezing (welke groter is), totale afwijking van de materiaalbatch niet groter dan 1,1 ºC
Toegestane toepassingen:
Temperature Uniformity Survey (TUS)
System Accuracy Test (SAT)
Control, Monitoring & Recording (Class 1 & 2)
Load
Een in-house certificaat van 3 pagina's voor het begin en einde van een batch van 0-1200 °C met alle informatie die auditoren van NADCAP nodig hebben (raadpleeg de sectie Kalibratiedetails voor een gedetailleerde uitleg).
Let op: UKAS-kalibratie is op aanvraag beschikbaar.

9. Kalibratie Details


10. Rapport Type


Details Selecteer
Standaard 3 Pagina Rapport
Een “in-house” 3-pagina rapport voor het begin/einde van de batch van 0-1200ºC met al de informatie die NADCAP auditoren eisen (aub refereren naar de Kalibratie Detail pagina voor een gedetailleerde uitleg)
Custom Rapport
Als het Standaard Rapport maar met uw eigen bereik en intervallen

Your chosen Report Type is:


An in-house 3-page report for the start/end of batch from 0-1200ºC with all the information NADCAP auditors require (please refer to the Calibration Details page for a detailed explanation).

Your chosen Report Type is:


A Custom Report
Please enter the calibration range:
Please enter the calibration interval:

11. Aantal benodigd


Contact Informatie


Bedrijfsnaam


Naam


Email


Telefoon


Aanvullende Informatie


Indien u meerdere type sensoren nodig heeft, stuur ons een email met uw wensen in het vak onder



Stuur Aanvraag
