Dompelhulzen met procesaansluiting

Dompelhulzen

Stuur aanvraag Online kopen Vraag informatie Datasheets
  • Ideaal voor wanneer een toepassing de verwijdering van een sensor vereist zonder het proces te onderbreken
  • Onze thermowells kunnen van een gelaste constructie zijn met een parallelle mantel of machinaal gefreesd met een parallelle of taps toelopende mantel
  • Verkrijgbaar in verschillende uitvoeringen met zowel BSP- als NPT procesaansluitingen. Andere soorten draad zijn op aanvraag verkrijgbaar
  • Op maat gemaakt en beschikbaar in vele materialen
  • Test- en certificatiediensten omvatten:
    ASME PTC 19.3 TW-2010 (zendfrequentieberekening), druktesten, MTC's, röntgenstraling, kleurstofpenetratie, volledige penetratielas en NACE MR0175 (hardheidstest)

Dompelhulzen Aanvraag formulier

1. Type Dompelhuls


Afbeelding Selecteer
WH
Welded fabrication Thermowell
with male and female threaded connections. Parallel sheath.
SH
Machined from solid Thermowell
with male and female threaded connections.
Tapered or Parallel sheath.
SW
Socket Weld style. Machined from solid thermowell, designed to work with socket weld fittings. Tapered, parallel or stepped sheath.

2. Mantelbuis werkstof


3a. Procesdraad





3b. Sensor draadingang

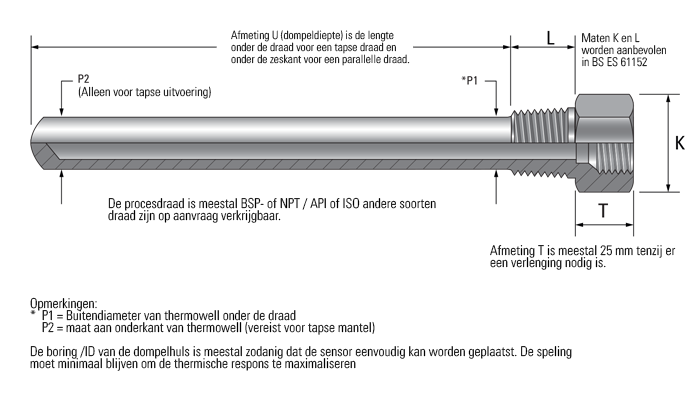

4a. Buitendiameter(“P1”)




4b. Boor diameter




5. Dompeldiepte “U”


 mm

6. Mantel opties


Afbeelding Selecteer
Rechte uitvoering
Tapse uitvoering
Trapsgewijs uitgevoerd

7. Taps (“P2”)




8. Aantal benodigd


Contact Informatie


Bedrijfsnaam


Naam


Email


Telefoon


Aanvullende Informatie


Indien u meerdere type dompelhulzen nodig heeft, stuur ons een email met uw wensen in het vak onder



Stuur Aanvraag

2 Mantel materiaal Toepassingseigenschappen Max.
Temperatuur
Standaard Mantel Materialen
316L RVS 316L (Roestvrij staal)
18/8/1 Ni/Cr/Molybdenum
To BS EN 10088,
Materiaalnummer : 1.4404

Zeer goede corrosiebestendigheid over het gehele temperatuurbereik. Heeft een hoge ductiliteit.

 800°C
310 RVS 310 (Roestvrij staal)
25/20 Nickel/Chromium
To BS EN 10088,
Materiaalnummer : 1.4845		 Goede corrosieweerstand bij hoge temperatuur en geschikt voor het gebruik in zwavelhoudende atmosferen. Heeft een hoge oxidatiebestendigheid. 1100°C
600 Inconel 600*
Nickel/Chromium/Iron alloy
To BS EN 10095,
Materiaalnummer : 2.4816		 Word gebruikt in sterk corrosieve atmosferen tot verhoogde temperaturen. Heeft een goede weerstand tegen oxidatie. Niet gebruiken in zwavelhoudende atmosferen boven 550ºC. 1100°C
800 Incoloy 800*
Iron/Nickel/Chromium alloy
To BS EN 10095,
Materiaalnummer : 1.4876		 Word gebruikt in sterk corrosieve atmosferen tot verhoogde temperaturen. Heeft een goede weerstand tegen oxidatie en carburatie. Bestand tegen zwavelhoudende atmosferen. 1100°C
820 Incoloy 825*
Iron/Nickel/Chromium alloy
To BS EN 10204,
Materiaalnummer : 2.4858		 Bestendig tegen corrosie en oxiderende omstandigheden. Vooral nuttig bij gebruik in zure omgevingen. 1250°C
Speciale mantel materialen
276 Hastelloy 276*
Nickel/Chromium/Iron/Molybdenum
To ASTM B574,
Materiaalnummer : 2.4819		 Uitstekende corrosieweerstand en goede verwerkbaarheid. Zeer populair voor chemische en petrochemische toepassingen. 1250°C
400 Monel 400
Nickel 30% Copper/Iron
To BS 3076,
Materiaalnummer : 2.4360		 Monel is vooral bestand tegen corrosie door zeewater en heeft een sterke taaiheid over een groot temperatuurbereik. 1250°C
PTFE PTFE
Polytetrafluoroethylene		 PTFE, een op fluorokoolstof gebaseerd polymeer, biedt een hoge chemische weerstand, lage wrijving en elektrische en thermische isolatie over een groter temperatuurbereik dan de meeste kunststoffen. Perfect voor het beschermen van metalen tegen zuuraanvallen. 250°C
Andere mantelmaterialen zijn op aanvraag verkrijgbaar.
* Merknaam
voor een gelaste thermowell is de procesverbinding meestal BSPT(taps) en de sensoraansluiting is meestal BSPP(parallel).
