Serie EF - Hoogspanning/stroomelektrode
Druk- en vacuümdichte klemkoppelingen
De integraal gemonteerde elektrode in deze
koppeling maakt het mogelijk om hoge spanning en
hoge stroom in te voeren in gesloten ruimtes,
autoclaven, vacuümtoepassingen reactoren,
powerheaters, elektromotoren, en andere
toepassingen waar een hoge stroom of spanning
gewenst is.
Klemkoppelingen zijn beschikbaar met drie afmetingen koper elektroden met bereiken van 40A, 100A & 200A bij maximaal 2kV. Roestvaststalen conductors, die een lagere stroombereik hebben dan koperelektroden, kunnen in plaats van koper worden gekozen. Deze worden vaak gebruikt wanneer de temperaturen de 380ºC overschrijden. Nikkel conductors kunnen ook voor speciale doeleinden genomen worden.
Klemkoppelingen met koper elektrodes hebben messing moeren en ringen. RVS moeren en ringen worden gemonteerd bij RVS en Nikkel elektrodes.
Verzegelde elektrodes van de serie EF worden compleet gemonteerd geleverd voor een directe installatie. De integrale isolatie is van Alumina.
Klemkoppelingen zijn beschikbaar met drie afmetingen koper elektroden met bereiken van 40A, 100A & 200A bij maximaal 2kV. Roestvaststalen conductors, die een lagere stroombereik hebben dan koperelektroden, kunnen in plaats van koper worden gekozen. Deze worden vaak gebruikt wanneer de temperaturen de 380ºC overschrijden. Nikkel conductors kunnen ook voor speciale doeleinden genomen worden.
Klemkoppelingen met koper elektrodes hebben messing moeren en ringen. RVS moeren en ringen worden gemonteerd bij RVS en Nikkel elektrodes.
Verzegelde elektrodes van de serie EF worden compleet gemonteerd geleverd voor een directe installatie. De integrale isolatie is van Alumina.
- Koperen of RVS elektrodes
- Drie verschillende fittingafmetingen
- Bereiken bij gebruik van 2KV meer
dan 200A- Drukbereik: Vacuüm tot 550 bar*
- Temperatuurbereik:
<-200°C tot +380°C* (Cu elektrode)
<-200°C tot +380°C* (RVS elektrode)- 316L behuizing (en zitting indien van toepassing). Geleider en kap in 303 of 304; alumina isolatoren
- Keuze uit drie afdichtingsmaterialen
- Afdichtingen te vervangen
- Elektrodes voorgemonteerd in de
koppeling en compleet klaar voor
gebruik- Een groot assortiment doorvoeren is verkrijgbaar in onze webshop
* afhankelijk van gebruikte afdichtingsmateriaal en fitting - Drie verschillende fittingafmetingen
Afmeting Body, drukgids1 en beschikbare boringmaten voor BSPT, BSPP en NPT Draden2
| Procesaansluiting | Maat 2 (1/4") | Maat 3 (1/2") | Maat 4 (3/4") | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Afdichtmiddel | L | T | V | L | T | V | L | T | V | ||
| Maximale spanning | 2Kv | 2Kv | 2Kv | ||||||||
| Electrode materiaal | Electrode stroomwaarden | Electrode dia. (mm) | Je kunt de maximale druk (in bar) bij 20°C vinden voor verschillende afdichtingsmaterialen, afhankelijk van de grootte van het onderdeel1. Deze waarderingen zijn suggesties, en het is aan des koper om te beslissen of een bepaald product geschikt is voor jouw specifieke toepassing. |
||||||||
| koper 316 roestvrij staal nikkel |
40A 10A 15A |
3.2 | 600 | 350 | 550 | ||||||
| koper 316 roestvrij staal nikkel |
100A 15A 40A |
6.35 | 450 | 150 | 400 | ||||||
| koper 316 roestvrij staal nikkel |
200A 30A 80A |
12.7 | 200 | 150 | 150 | ||||||
- De voor elk type kit weergegeven richtdrukken bedragen 20°C. Spectite® doorvoeren van TC zijn ontworpen om een efficiënte afdichting van de elementen te bieden en te voorkomen dat ze onder druk en vacuüm bewegen. Als het drukverschil meer dan 50% van de doorvoergeleidedruk bij 20°C bedraagt, is het slim om de elementen extra mechanische ondersteuning te geven. Verwacht een verlaging van de maximale drukwaarde bij een stijgende temperatuur. Nogmaals, deze beoordelingen zijn slechts richtlijnen, en het is aan de koper om te beslissen welk product het meest geschikt is voor hun specifieke toepassing.
- Er zijn andere soorten procesaansluitingen beschikbaar, zie Doorvoermaten.

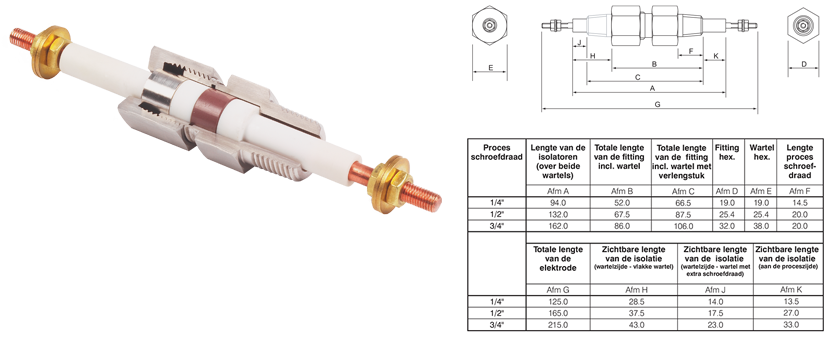

Afmetingen
| Maat 2 (1/4" Draad of vergelijkbaar) | Maat 3 (1/2" Draad of vergelijkbaar) | Maat 4 (3/4" Draad of vergelijkbaar) |
|---|---|---|
 |
 |
 |
