Serie MF - Klemkoppelingen voor meerdere elementen
Druk- en vacuümdichte klemkoppelingen
Eén enkele toegang in een ruimte of procesomgeving is nodig om meerdere sondes, sensoren, enz, in te kunnen voeren in een medium
of drukbereik met behulp van één koppeling.

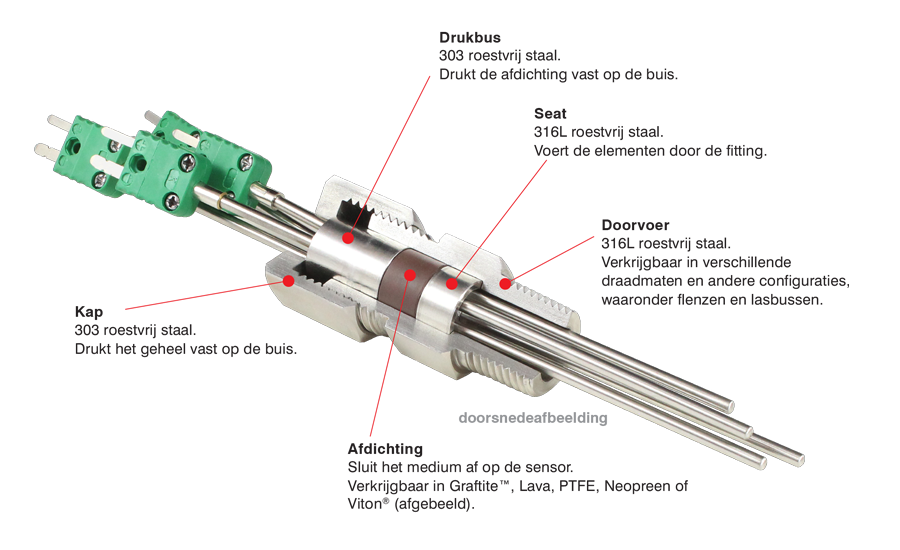

Klemkoppelingen van de serie MF kunnen meerdere elementen, standaard 40 x Ø1.0mm, 12 x Ø3.0mm of 4 x Ø6.0mm, met behulp van 1 koppeling in een proces invoeren. Kijk in de tabel voor meer details over de mogelijkheden over de hoeveelheid en afmetingen van de elementen.
Er zijn vier afmetingen van de fitting, namelijk 1/8”, 1/4”, 1/2“ en 3/4“ processchroefdraadverbindingen met BSPT (conisch gas of DIN 2999 `R') en NPT schroefdraad.
Klemkoppelingen van Spectite® zijn ontworpen om eenvoudig te kunnen assembleren en installeren. De elementen kunnen worden verschoven, verwijderd en vervangen wanneer de installatie zich niet onder druk- of vacuümomstandigheden bevind.
Klemkoppelingen van de serie MF kunnen meerdere elementen, standaard 40 x Ø1.0mm, 12 x Ø3.0mm of 4 x Ø6.0mm, met behulp van 1 koppeling in een proces invoeren. Kijk in de tabel voor meer details over de mogelijkheden over de hoeveelheid en afmetingen van de elementen.
Er zijn vier afmetingen van de fitting, namelijk 1/8”, 1/4”, 1/2“ en 3/4“ processchroefdraadverbindingen met BSPT (conisch gas of DIN 2999 `R') en NPT schroefdraad.
Klemkoppelingen van Spectite® zijn ontworpen om eenvoudig te kunnen assembleren en installeren. De elementen kunnen worden verschoven, verwijderd en vervangen wanneer de installatie zich niet onder druk- of vacuümomstandigheden bevind.
- Bespaart tijd en geld doordat meerdere
sensoren door één koppeling
doorgevoerd kunnen worden - De insteeklengte van elk element kan
eenvoudig worden aangepast - Vier afmetingen dichte klemkoppelingen
voor sondes, sensoren, enz.
- Ontworpen voor een eenvoudige
installatie van meerdere elementen van
Ø0.5mm tot Ø6.35mm- Geschikt voor verschillende afmetingen
en types van elementen- Drukbereik: Vacuüm tot 700 bar*
- Temperatuurbereik: <-200°C tot +870°C*
- 316L behuizing (en zitting indien van toepassing). Geleider en kap in 303 of 304
- Keuze uit vijf afdichtingsmaterialen
- Herbruikbare fitting
- Een groot assortiment doorvoeren is verkrijgbaar in onze webshop
* afhankelijk van gebruikte afdichtingsmateriaal en fitting - Ontworpen voor een eenvoudige
Afmeting Body, drukgids1 en beschikbare boringmaten voor BSPT, BSPP en NPT Draden2
| Procesaansluiting | Aantal elementen |
Maat 1 (1/8")3 | Aantal elementen |
Maat 2 (1/4") | Aantal elementen |
Maat 3 (1/2") | Aantal elementen |
Maat 4 (3/4")1 | Aantal elementen |
Maat 5 (1") | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Afdichtmiddel | |||||||||||||||||||||||||||||
| G | L | N | T | V | G | L | N | T | V | G | L | N | T | V | G | L | T | V | G | L | T | V | |||||||
| Elementgroottes (dia) | Je kunt de maximale druk (in bar) bij 20°C vinden voor verschillende afdichtingsmaterialen, afhankelijk van de grootte van het onderdeel 1. Deze waarderingen zijn suggesties, en het is aan des koper om te beslissen of een bepaald product geschikt is voor jouw specifieke toepassing.. |
||||||||||||||||||||||||||||
| inches | mm | ||||||||||||||||||||||||||||
| 0.020 | 0.5 | 2 tot 4 | 400 | 400 | 250 | 250 | 250 | 4 tot 8 | 300 | 400 | 250 | 250 | 250 | ||||||||||||||||
| 0.032 | 0.8 | ||||||||||||||||||||||||||||
| 0.040 | 1.0 | 500 | 700 | 500 | 4 tot 16 | 700 | 700 | 400 | 250 | 450 | 8 tot 40 | 550 | 550 | 300 | 400 | ||||||||||||||
| 0.059 | 1.5 | 2 tot 6 | 200 | 200 | 4 tot 12 | 8 tot 28 | 250 | ||||||||||||||||||||||
| 0.062 | 1.59 | ||||||||||||||||||||||||||||
| 0.080 | 2.0 | ||||||||||||||||||||||||||||
| 0.118 | 3.0 | 2 | 150 | 2 tot 4 | 350 | 200 | 350 | 4 tot 12 | 350 | 8 tot 24 | 200 | 150 | 100 | 150 | |||||||||||||||
| 0.125 | 3.2 | ||||||||||||||||||||||||||||
| 0.177 | 4.5 | 2 | 300 | 150 | 250 | 2 tot 4 | 350 | 150 | 300 | 4 tot 8 | 150 | 70 | 70 | 40 | |||||||||||||||
| 0.187 | 4.76 | 2 tot 4 | |||||||||||||||||||||||||||
| 0.236 | 6.0 | 2 tot 6 | |||||||||||||||||||||||||||
| 0.250 | 6.35 | ||||||||||||||||||||||||||||
| 0.315 | 8.0 | 2 tot 4 | 20 | ||||||||||||||||||||||||||
| 0.375 | 9.5 | ||||||||||||||||||||||||||||
- De voor elk type kit weergegeven richtdrukken bedragen 20°C. Spectite® doorvoeren van TC zijn ontworpen om een efficiënte afdichting van de elementen te bieden en te voorkomen dat ze onder druk en vacuüm bewegen. Als het drukverschil meer dan 50% van de doorvoergeleidedruk bij 20°C bedraagt, is het slim om de elementen extra mechanische ondersteuning te geven. Verwacht een verlaging van de maximale drukwaarde bij een stijgende temperatuur. Nogmaals, deze beoordelingen zijn slechts richtlijnen, en het is aan de koper om te beslissen welk product het meest geschikt is voor hun specifieke toepassing.
- Er zijn andere soorten procesaansluitingen beschikbaar, zie Doorvoermaten.
- De getoonde elementdiameters zijn de gangbare maten die routinematig worden gevraagd voor algemene industriële toepassingen. Andere maten zijn leverbaar tussen de aangegeven minimale en maximale diameters.
Afmetingen
| Maat 1 (1/8" Draad of vergelijkbaar) | Maat 2 (1/4" Draad of vergelijkbaar) | Maat 3 (1/2" Draad of vergelijkbaar) |
|---|---|---|
 |
 |
 |
| Maat 4 (3/4" Draad of vergelijkbaar) | Maat 5 (1" Draad of vergelijkbaar) | |
 |
 |
|
