Serie WF - Klemkoppelingen voor meerdere kabels & sondes
Druk- en vacuümdichte klemkoppelingen
Wanneer er meerdere kabels een drukgrens moeten
passeren, zijn klemkoppelingen van de serie WF erg
efficiënt. Zonder toevoeging van epoxyhars of andere
niet verwijderbare afdichtingen.
De verschillende types van deze serie kunnen
worden gespecificeerd volgens het type element dat
ingevoerd dient te worden. Klemkoppelingen van de
serie WF kunnen tot 12 blanke of geïsoleerde kabels
klemkoppelingen met een grootte van 24AWG
(0.2mm2) tot 8AWG (ong. 8.8mm2).
De isolatie binnen klemkoppelingen van de serie WF beschermt blanke kabels en versterkt de isolatie voor Kapton® geïsoleerde stroomkabels met geschat max. 55A bij max. 600Vdc/850Vac. Klemkoppelingen met stroomkabels kunnen als complete assemblage worden geleverd, klaar voor installatie, met de kabels volgens gespecificeerde lengte.
Klemkoppelingen van de serie WF zijn geschikt tot 12 sensorelementen met een kleine diameter die elektrische geïsoleerd moeten zijn van elkaar.
efficiënt. Zonder toevoeging van epoxyhars of andere
niet verwijderbare afdichtingen.
De verschillende types van deze serie kunnen
worden gespecificeerd volgens het type element dat
ingevoerd dient te worden. Klemkoppelingen van de
serie WF kunnen tot 12 blanke of geïsoleerde kabels
klemkoppelingen met een grootte van 24AWG
(0.2mm2) tot 8AWG (ong. 8.8mm2).
De isolatie binnen klemkoppelingen van de serie WF beschermt blanke kabels en versterkt de isolatie voor Kapton® geïsoleerde stroomkabels met geschat max. 55A bij max. 600Vdc/850Vac. Klemkoppelingen met stroomkabels kunnen als complete assemblage worden geleverd, klaar voor installatie, met de kabels volgens gespecificeerde lengte.
Klemkoppelingen van de serie WF zijn geschikt tot 12 sensorelementen met een kleine diameter die elektrische geïsoleerd moeten zijn van elkaar.
- Afdichting van Kapton®geïsoleerde
koper of thermokoppel kabels - type WFS- Afdichting van blanke signaalkabels die
lage spanningen dragen - type WFR- Afdichting van blanke signaalkabels die lage spanningen dragen - type WFP
- Drukbereik: Vacuüm tot 700 bar*
- Temperatuurbereik: <-200°C tot +870°C*
- 316L behuizing (en zitting indien van toepassing). Geleider en kap in 303 of 304
- Keuze uit vier afdichtingsmaterialen
- De individuele draden kunnen zonder
volledige demontage worden vervangen- Herbruikbare fitting - afdichting en
interne componenten zijn vervangbaar- Een groot assortiment doorvoeren is verkrijgbaar in onze webshop
* afhankelijk van gebruikte afdichtingsmateriaal en fitting - Afdichting van blanke signaalkabels die
Afmeting Body, drukgids1 en beschikbare boringmaten voor BSPT, BSPP en NPT Draden2
| Procesaansluiting | Aantal elementen |
Maat 1 (1/8") | Aantal elementen |
Maat 2 (1/4") | Aantal elementen |
Maat 3 (1/2") | Aantal elementen |
Maat 4 (3/4") | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Afdichtmiddel | ||||||||||||||||||||||||
| G* | L | N | T | V | G* | L | N | T | V | G* | L | N | T | V | G* | L | T | V | ||||||
| Draad Maat | Je kunt de maximale druk (in bar) bij 20°C vinden voor verschillende afdichtingsmaterialen, afhankelijk van de grootte van het onderdeel 1. Deze waarderingen zijn suggesties, en het is aan des koper om te beslissen of een bepaald product geschikt is voor jouw specifieke toepassing. |
|||||||||||||||||||||||
| AWG | dia. (mm) | |||||||||||||||||||||||
| 24 Cu or T/C | 0.5 | 2, 4 | 300 | 400 | 250 | 250 | 250 | 2, 4 | 300 | 400 | 250 | 250 | 250 | |||||||||||
| 20 Cu or T/C | 0.8 | 2, 4 | 700 | 700 | 400 | 250 | 450 | 6, 8, 12 | 550 | 550 | 250 | 350 | ||||||||||||
| 18 Cu | 1.0 | |||||||||||||||||||||||
| 16 Cu | 1.3 | |||||||||||||||||||||||
| 14 Cu | 1.6 | 4, 6, 8 | ||||||||||||||||||||||
| 12 Cu | 2.0 | |||||||||||||||||||||||
| 10 Cu | 2.5 | 2, 4 | ||||||||||||||||||||||
| 8 Cu | 3.2 | 3 | ||||||||||||||||||||||
Doorvoeren van de Serie WFS worden geleverd met Kapton® geïsoleerde koperdraad of thermokoppeldraad tot de gewenste lengte. De draden worden in het doorvoergat gemonteerd, beide uiteinden van elke draad, van elk thermokoppelpaar, worden geïdentificeerd met genummerde markeringen en het doorvoergat wordt aangedraaid, klaar voor installatie.
* Graftite™ afdichtmiddelen zijn geleidend. Wees extra voorzichtig waar hoge spanningen aanwezig zijn. Neem contact op met TC voor meer informatie.
* Graftite™ afdichtmiddelen zijn geleidend. Wees extra voorzichtig waar hoge spanningen aanwezig zijn. Neem contact op met TC voor meer informatie.
- De voor elk type kit weergegeven richtdrukken bedragen 20°C. Spectite® doorvoeren van TC zijn ontworpen om een efficiënte afdichting van de elementen te bieden en te voorkomen dat ze onder druk en vacuüm bewegen. Als het drukverschil meer dan 50% van de doorvoergeleidedruk bij 20°C bedraagt, is het slim om de elementen extra mechanische ondersteuning te geven. Verwacht een verlaging van de maximale drukwaarde bij een stijgende temperatuur. Nogmaals, deze beoordelingen zijn slechts richtlijnen, en het is aan de koper om te beslissen welk product het meest geschikt is voor hun specifieke toepassing.
- Er zijn andere soorten procesaansluitingen beschikbaar, zie Doorvoermaten.
Current ratings for Kapton® insulated koper wire:
| Wire Size (AWG) | 24 | 20 | 18 | 16 | 14 | 12 | 10 | 8 |
|---|---|---|---|---|---|---|---|---|
| Max. current rating (A) at 230°C 600V AC / 850V DC max. | 5 | 9 | 13 | 17 | 24 | 30 | 40 | 55 |

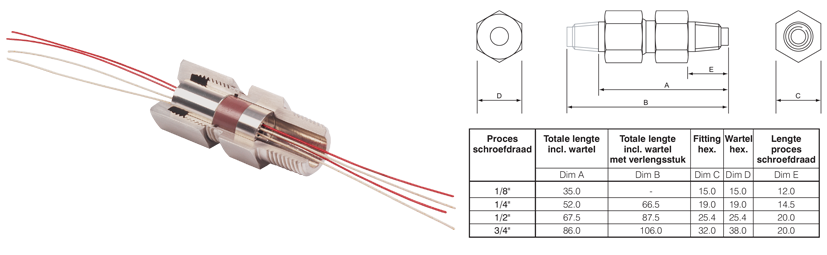

Afmetingen
| Maat 1 (1/8" Draad of vergelijkbaar) | Maat 2 (1/4" Draad of vergelijkbaar) | Maat 3 (1/2" Draad of vergelijkbaar) | |
|---|---|---|---|
 |
 |
 |
|
| Maat 4 (3/4" Draad of vergelijkbaar) | |||
 |
|||
