Serie PSF en MSF- Voor enkele en meerdere elementen
Druk- en vacuümdichte klemkoppelingen

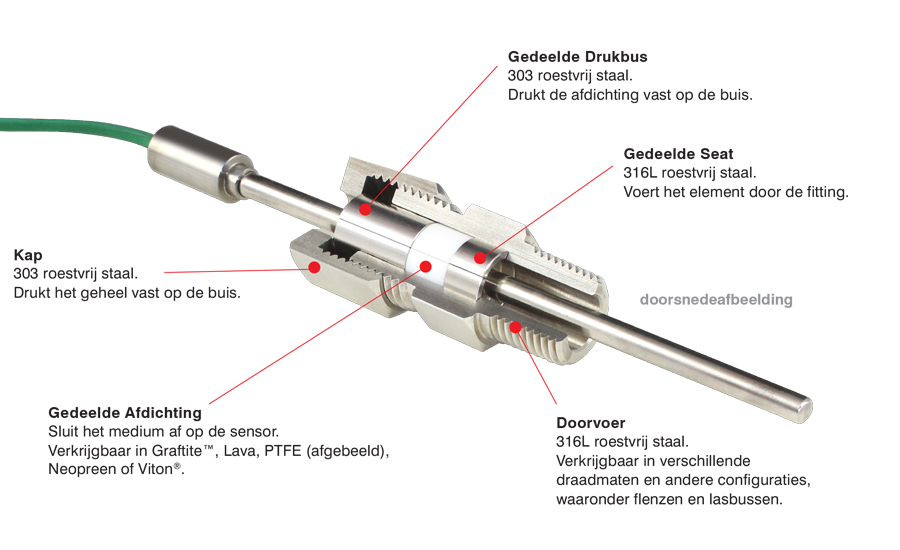

Klemkoppelingen van de serie PSF (enkele elementen) en van de serie MSF (meerdere elementen) zijn gelijk aan klemkoppelingen uit de MF
serie, enkel hebben ze gedeelde interne componenten.
Hierdoor kunnen elementen met een grotere diameter dan de diameter van het opspangedeelte, die normaal wel door de fitting passen, maar niet door de interne componenten, nu ook eenvoudig worden geïnstalleerd. Voorbeelden zijn sensoren met geschroefde connectors en verdikte aansluitplaatsen of sensoren met verdikkingen.
Er zijn drie afmetingen van de fitting, namelijk 1/4”, 1/2“ en 3/4“ processchroefdraadverbindingen met BSPT (conisch gas of DIN 2999 `R') en NPT schroefdraad.
Klemkoppelingen van Spectite® zijn ontworpen om eenvoudig te kunnen assembleren en installeren. De elementen kunnen worden verschoven, verwijderd en vervangen wanneer de installatie zich niet onder druk- of vacuümomstandigheden bevind.
Hierdoor kunnen elementen met een grotere diameter dan de diameter van het opspangedeelte, die normaal wel door de fitting passen, maar niet door de interne componenten, nu ook eenvoudig worden geïnstalleerd. Voorbeelden zijn sensoren met geschroefde connectors en verdikte aansluitplaatsen of sensoren met verdikkingen.
Er zijn drie afmetingen van de fitting, namelijk 1/4”, 1/2“ en 3/4“ processchroefdraadverbindingen met BSPT (conisch gas of DIN 2999 `R') en NPT schroefdraad.
Klemkoppelingen van Spectite® zijn ontworpen om eenvoudig te kunnen assembleren en installeren. De elementen kunnen worden verschoven, verwijderd en vervangen wanneer de installatie zich niet onder druk- of vacuümomstandigheden bevind.
- Individuele elementen kunnen worden vervangen zonder compleet gedemonteerd te worden
- Interne componenten - geleider, afdichting en zitting - zijn gedeeld waardoor elementen met geschroefde koppelingen of verdikkingen eenvoudig ingevoerd kunnen worden
- Ontworpen voor een eenvoudige installatie van enkele elementen van Ø1.0mm tot Ø12.7mm, en meerdere elementen van Ø1.0mm tot Ø6.35mm
- Drukbereik: Vacuüm tot 700 bar*
- Temperatuurbereik: <-200°C tot +870°C*
- 316L behuizing (en zitting indien van toepassing). Geleider en kap in 303 of 304
- Keuze uit vijf afdichtingsmaterialen
- De insteeklengte van elk element kan eenvoudig worden aangepast
- Herbruikbare fitting
- Een groot assortiment doorvoeren is verkrijgbaar in onze webshop
* afhankelijk van gebruikte afdichtingsmateriaal en fitting - Interne componenten - geleider, afdichting en zitting - zijn gedeeld waardoor elementen met geschroefde koppelingen of verdikkingen eenvoudig ingevoerd kunnen worden
Afmeting Body, drukgids1 en beschikbare boringmaten voor BSPT, BSPP en NPT Draden2
| Procesaansluiting | Maat 2 (1/4") | Maat 3 (1/2") | Maat 4 (3/4") | Maat 5 (1") | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Afdichtmiddel | |||||||||||||||||||
| G | L | N | T | V | G | L | N | T | V | G | L | T | V | G | L | T | V | ||
| Elementgroottes (dia)3 | Je kunt de maximale druk (in bar) bij 20°C vinden voor verschillende afdichtingsmaterialen, afhankelijk van de grootte van het onderdeel 1. Deze waarderingen zijn suggesties, en het is aan des koper om te beslissen of een bepaald product geschikt is voor jouw specifieke toepassing. |
||||||||||||||||||
| inches | mm | ||||||||||||||||||
| 0.040 | 1.0 | 480 | 480 | 300 | 210 | 450 | |||||||||||||
| 0.059 | 1.5 | ||||||||||||||||||
| 0.062 | 1.59 | ||||||||||||||||||
| 0.080 | 2.0 | 480 | 610 | 180 | 80 | 180 | |||||||||||||
| 0.118 | 3.0 | 500 | 670 | 100 | 100 | 100 | |||||||||||||
| 0.125 | 3.2 | ||||||||||||||||||
| 0.157 | 4.0 | 260 | 590 | 100 | 50 | 150 | |||||||||||||
| 0.177 | 4.5 | ||||||||||||||||||
| 0.187 | 4.76 | ||||||||||||||||||
| 0.236 | 6.0 | 230 | 500 | 80 | 40 | 120 | 330 | 100 | 130 | 50 | 140 | 50 | 100 | 20 | 100 | ||||
| 0.250 | 6.35 | ||||||||||||||||||
| 0.312 | 8.0 | 70 | 90 | 80 | 60 | 80 | 30 | 40 | |||||||||||
| 0.375 | 9.5 | 300 | 500 | 60 | 80 | 30 | |||||||||||||
| 0.393 | 10.0 | 30 | 50 | 20 | 20 | ||||||||||||||
| 0.472 | 12.0 | 50 | |||||||||||||||||
| 0.500 | 12.7 | ||||||||||||||||||
| 0.625 | 15.88 | ||||||||||||||||||
| 0.750 | 19.05 | ||||||||||||||||||
- De voor elk type kit weergegeven richtdrukken bedragen 20°C. Spectite® doorvoeren van TC zijn ontworpen om een efficiënte afdichting van de elementen te bieden en te voorkomen dat ze onder druk en vacuüm bewegen. Als het drukverschil meer dan 50% van de doorvoergeleidedruk bij 20°C bedraagt, is het slim om de elementen extra mechanische ondersteuning te geven. Verwacht een verlaging van de maximale drukwaarde bij een stijgende temperatuur. Nogmaals, deze beoordelingen zijn slechts richtlijnen, en het is aan de koper om te beslissen welk product het meest geschikt is voor hun specifieke toepassing.
- Er zijn andere soorten procesaansluitingen beschikbaar, zie Doorvoermaten.
- De getoonde elementdiameters zijn de gangbare maten die routinematig worden gevraagd voor algemene industriële toepassingen. Andere maten zijn leverbaar tussen de aangegeven minimale en maximale diameters.
Afmetingen
| Maat 2 (1/4" Draad of vergelijkbaar) | Maat 3 (1/2" Draad of vergelijkbaar) | Maat 4 (3/4" Draad of vergelijkbaar) | ||
|---|---|---|---|---|
 |
 |
 |
||
| Maat 5 (1" Draad of vergelijkbaar) | Maximale doorvoermaten voor gedeelde interne componenten | |||
 |
 |
|||
| Procesconnectie maat | Maximale doorvoermaat | |||
| Maat 2 (1/4") | 8.2mm diam. | |||
| Maat 3 (1/2") | 12.2mm diam. | |||
| Maat 4 (3/4") | 20.2mm diam. | |||
| Maat 5 (1") | 25.6mm diam. | |||
